REG3.4 IP

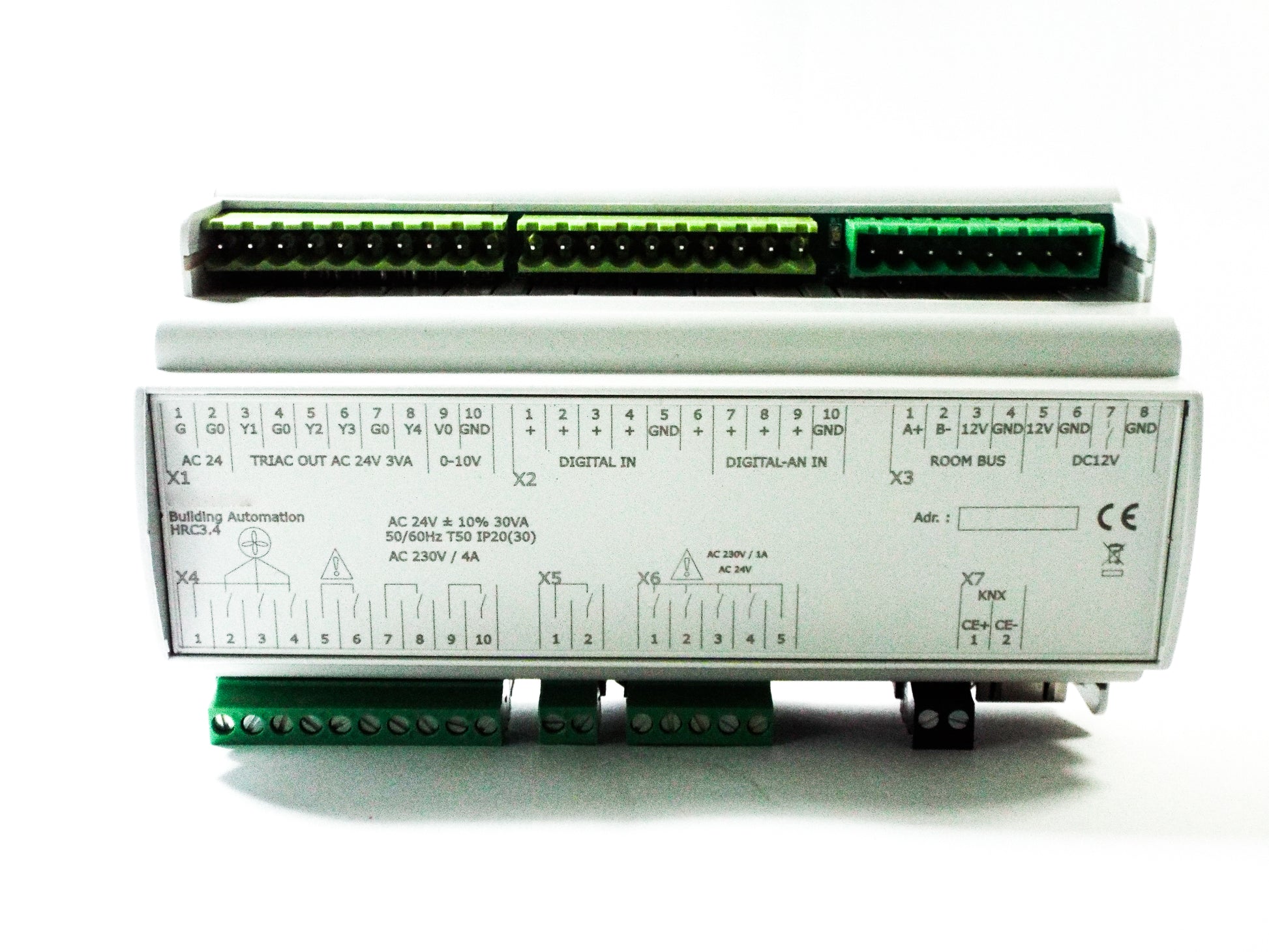

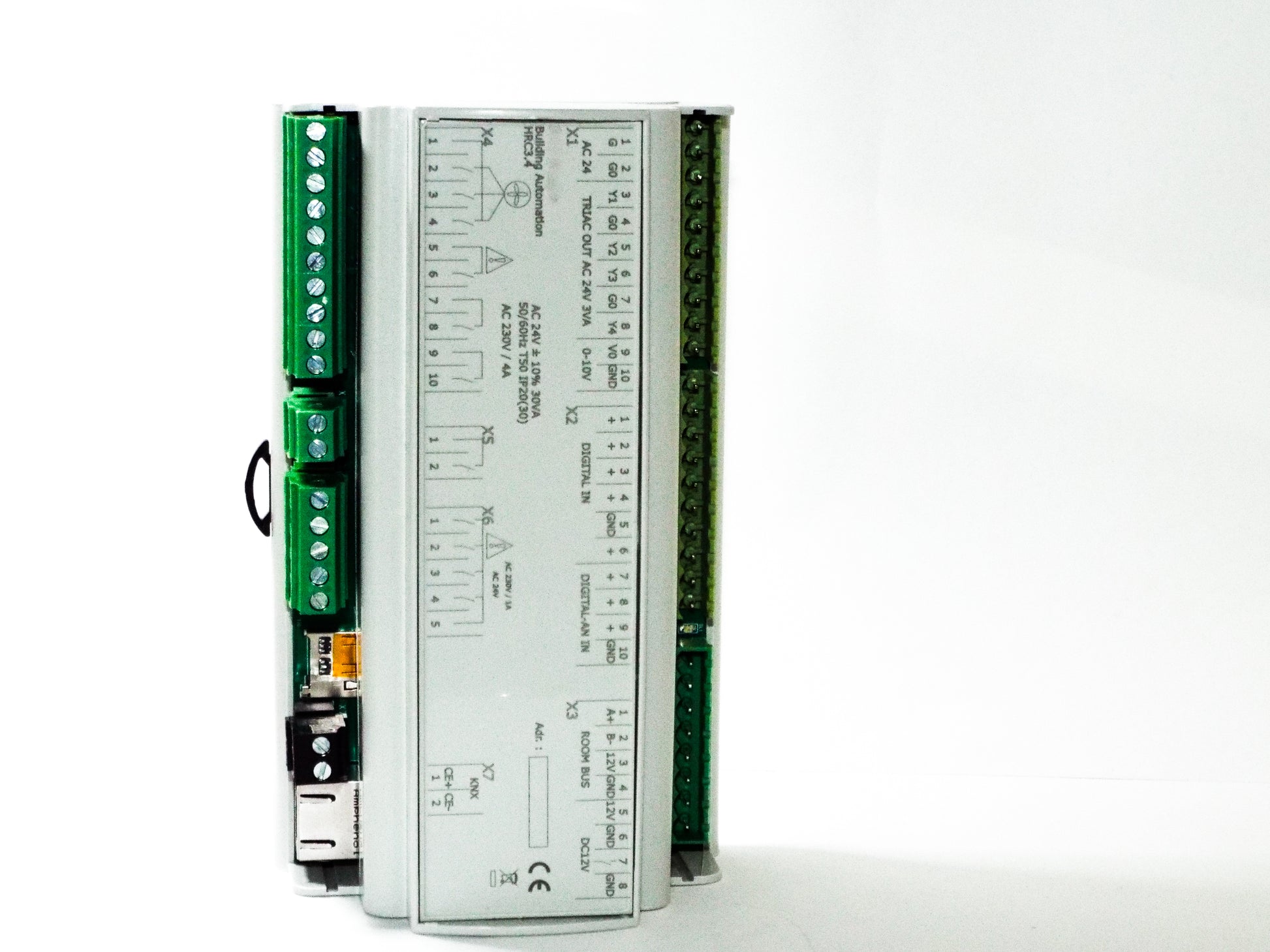

Unità di controllo camera REG3.4

Il controllore ha il compito di gestire tutte le funzioni sopra indicate, rimanendo sempre in contatto con la postazione di supervisione  dalla quale riceve tutti i dati necessari per il suo corretto funzionamento.

Questi dati sono salvati in una memoria non volatile presente a bordo del microprocessore in modo da non rendere necessaria la riconfigurazione delle unità periferiche nel caso dovesse mancare l'alimentazione; la scheda di camera è dotata di una porta seriale RS485 attraverso la quale colloquia con tutte le periferiche presenti in camera.

La scheda è inoltre dotata di una porta IP utilizzata sia per inviare/modificare la configurazione della scheda che per comunicare con il sistema di supervisione, in alternativa è possibile inserire una scheda plug-in per gestire la comunicazione con il sistema di supervisione tramite il bus KNX.

Al controllore di camera sono collegati normalmente: l'unità di controllo accessi, l'unità di rilevazione presenza, l’unità di regolazione temperatura e tutti gli organi di comando e/o monitoraggio della camera (es.:valvole/ventilatore fan-coil, elettro-serratura, allarmi, luci etc.).

L'applicazione standard prevede:

1. controllo della temperatura e del set-point di camera;

2. comando delle valvole del fan-coil;

3. comando del ventilatore del fan-coil:

4. comando carichi elettrici;

5. controllo accessi;

6. comando luce cortesia;

7. sensore porta per allarme antintrusione;

8. sensore finestra per blocco fan-coil e allarme intrusione;

9. allarme bagno;

10. segnalazione” non disturbare “.

Il controllo della temperatura avviene per mezzo dell'unità di controllo temperatura, installata all'interno della camera; l'unità rileva la temperatura ambiente ed in funzione di essa il controllore agisce sulle valvole e sul ventilatore del fan-coil.

Il controllo dei carichi elettrici avviene per mezzo dell'unità di rilevazione presenza, installata all'interno della camera che può essere a contatto o a lettura del codice della tessera; l'unità rileva la presenza del cliente quando questi inserisce il badge nell'apposita fessura ed in funzione di essa abilita il contattore di camere e quindi tutti i servizi ad esso collegati ed abilità la regolazione della temperatura. Con l’utilizzo della tasca a lettura è possibile discriminare se la camera è occupata dal cliente o dal personale di servizi (attivazione di funzioni differenti) Il controllo accessi ed il comando luce cortesia avvengono per mezzo dell'unità di controllo accessi, installata all'esterno della camera; l'unita rileva la necessità del cliente/personale di entrare in camera quando questi inserisce il badge nell'apposita fessura o appoggia per tecnologia trasponder; se la tessera contiene un codice valido la scheda di camera attiva il comando all'elettro-serratura ed abilita la luce cortesia.
